Stabile Druckregelung
Reduziert und stabilisiert den Eingangsdruck des Wasserversorgungsnetzes.
CALEFFI Mikro-Schrägsitz-Druckminderer 3/8" bis 80°C - mit / ohne Manometer
CALEFFI Mikro-Schrägsitz-Druckminderer 3/8" bis 80°C. Präzise Druckregelung für Osmoseanlagen, Wasserspender und Kaffeeautomaten – kompakt, wartungsfreundlich und wahlweise mit Manometer.
Artikelnummer |
8643 |
CALEFFI · PRÄZISE DRUCKREGELUNG
Kompakt gebaut.
Sauber geregelt.
Der CALEFFI Mikro-Schrägsitz-Druckminderer reduziert und stabilisiert den Eingangsdruck des Wasserversorgungsnetzes. Wählen Sie zwischen der Ausführung mit Manometer, ohne Manometer oder dem Montageset für die Einbindung an einem bestehenden 3/8″-Eckventil.
3/8″
0,8–4 bar
bis 80 °C
3 Ausführungen
Mit Manometer · Ohne Manometer · Montageset
Passende Ausführung direkt im Kaufbereich auswählen.
KOMPAKTE TECHNIK
Kontrollierter Wasserdruck auf kleinem Raum
Die kompakte Schrägsitz-Bauweise verbindet präzise Druckregelung mit einer wartungsfreundlichen Konstruktion.
↗
Platzsparende Bauform
Die kompakte Schrägsitz-Konstruktion erleichtert die Installation auch bei begrenztem Platzangebot.
⚙
Wartungsfreundlich
Die Kartusche ist herausnehmbar und der integrierte Schmutzfänger ist inspektionsfähig.
✓
Messinglegierung
Gefertigt aus entzinkungsfreier Messinglegierung.
DREI AUSFÜHRUNGEN
Wählen Sie genau das, was Sie benötigen
Vom einzelnen Druckminderer bis zum erweiterten Montageset – die Varianten sind klar voneinander getrennt.

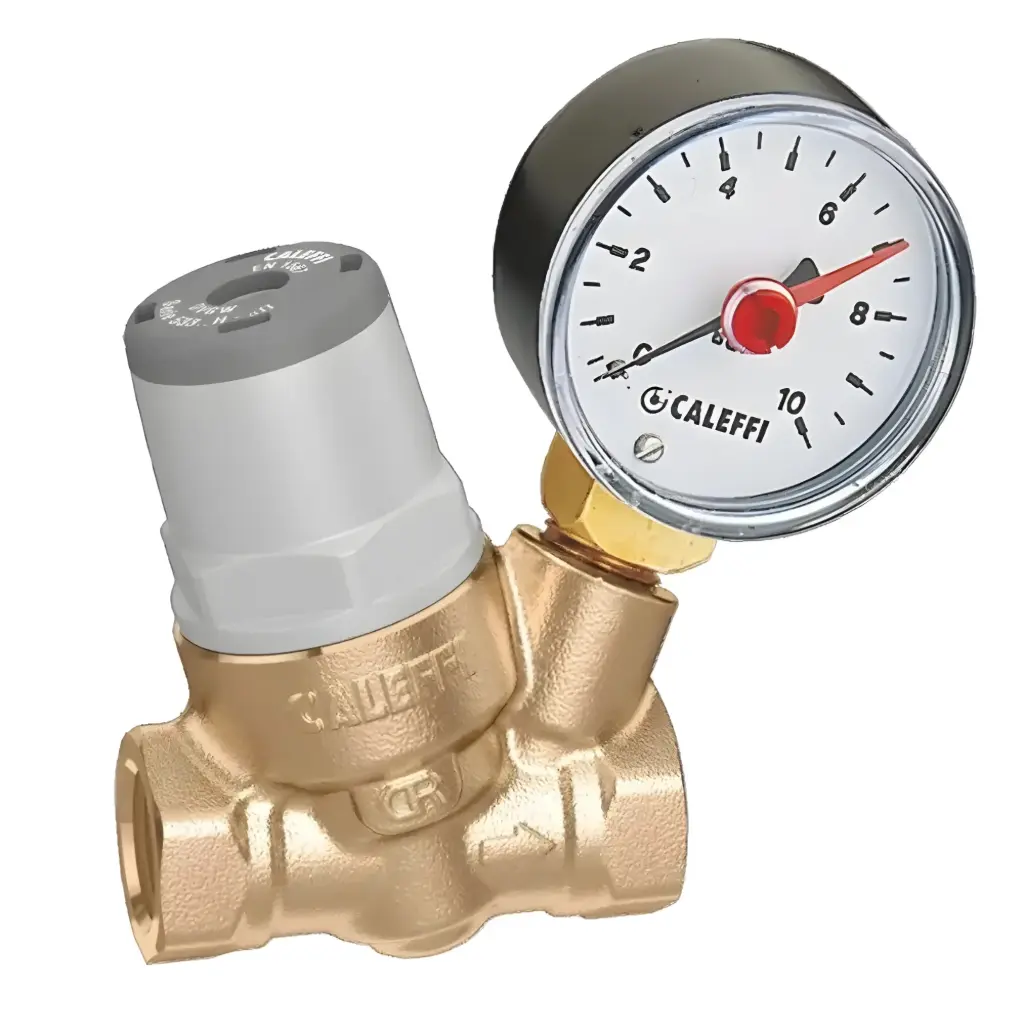

Mit Manometer
Druckminderer mit direkter Anzeige des eingestellten Hinterdrucks.
- CALEFFI Mikro-Schrägsitz-Druckminderer 3/8″
- Mit Manometer
Ohne Manometer
Kompakte Ausführung ohne direkte Druckanzeige.
- CALEFFI Mikro-Schrägsitz-Druckminderer 3/8″
- Ohne Manometer

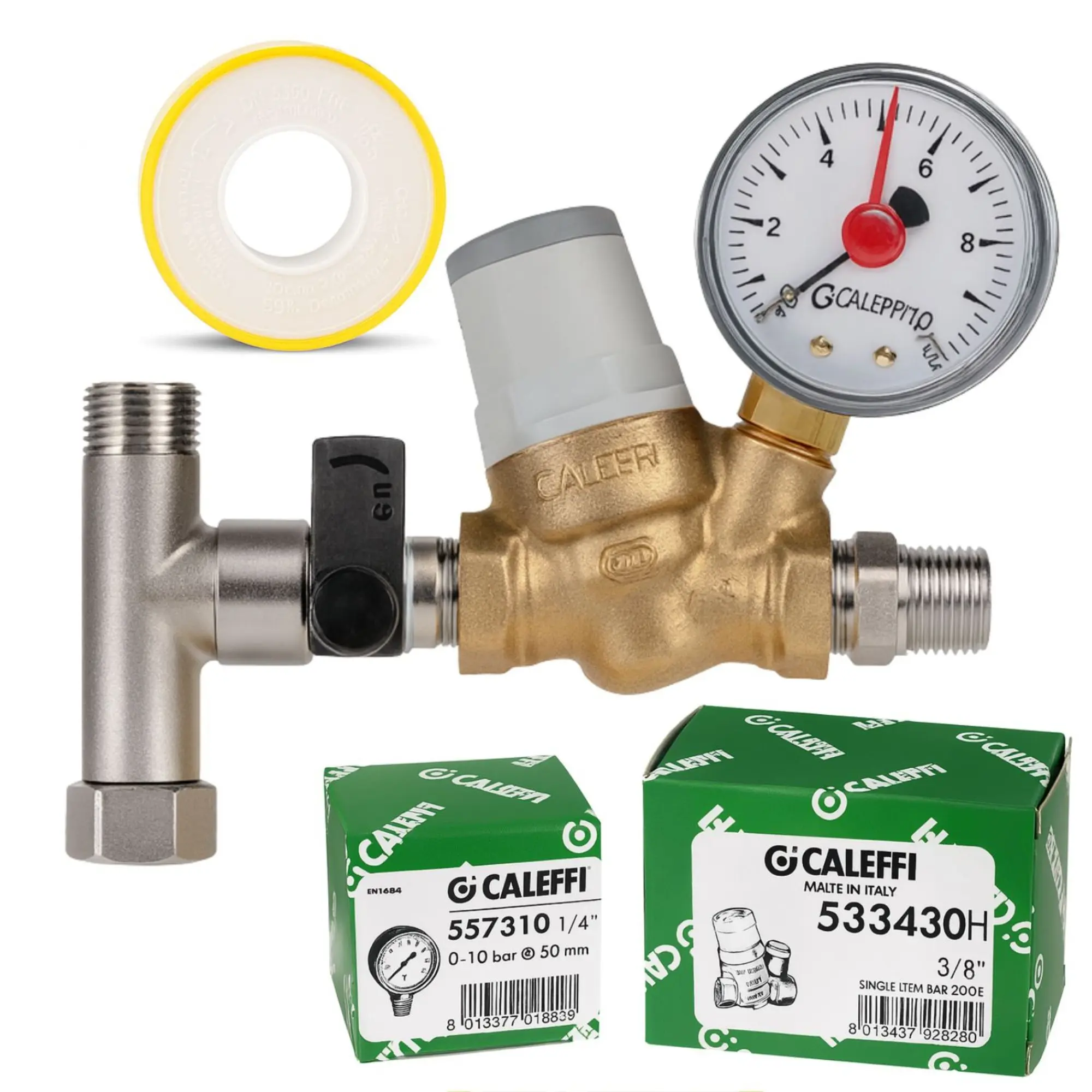

Für die Einbindung am Eckventil
Druckminderer mit Manometer plus zusätzliche Komponenten für die beschriebene 3/8″-Montage.
- Druckminderer mit Manometer
- T-Stück mit Absperrhahn
- 3/8″-Doppelnippel
- Teflon-Dichtband
MONTAGESET IM DETAIL
Bestehenden Anschluss weiter nutzen – zusätzlichen Abgang schaffen
Das Montageset ist für die beschriebene Einbindung an einem vorhandenen Eckventil mit 3/8″-Außengewinde zusammengestellt.
Ein T-Stück. Zwei Anschlusswege.
Das T-Stück wird auf das bestehende 3/8″-Außengewinde des Eckventils gesetzt. Oben steht wieder ein 3/8″-Außengewinde für den bestehenden Wasserhahn beziehungsweise dessen Anschluss zur Verfügung. Am seitlichen Abgang wird der Druckminderer montiert; dieser Abgang lässt sich über den Absperrhahn am T-Stück absperren.
-
1
Bestehendes Eckventil
Vorgesehen für ein vorhandenes 3/8″-Außengewinde. -
2
T-Stück mit Absperrhahn
Schafft den zusätzlichen seitlichen Anschluss. -
3
Bestehenden Wasserhahn weiter anschließen
Oben am T-Stück steht dafür ein 3/8″-Außengewinde zur Verfügung. -
4
Druckminderer mit Manometer
Wird am seitlichen Abgang des T-Stücks eingebunden.
Anschlussprinzip des Montagesets
↑
Bestehender Wasserhahn
Anschluss oben am T-Stück · 3/8″ AG
1
Vorhandenes Eckventil
3/8″ Außengewinde
T
T-Stück mit Absperrhahn
Zusätzlicher seitlicher Abgang
bar
Druckminderer mit Manometer
Seitlicher Anschluss
Zusätzlich im Montageset:
1× Nippel mit beidseitig 3/8″-Außengewinde
und
1× Teflon-Dichtband
.

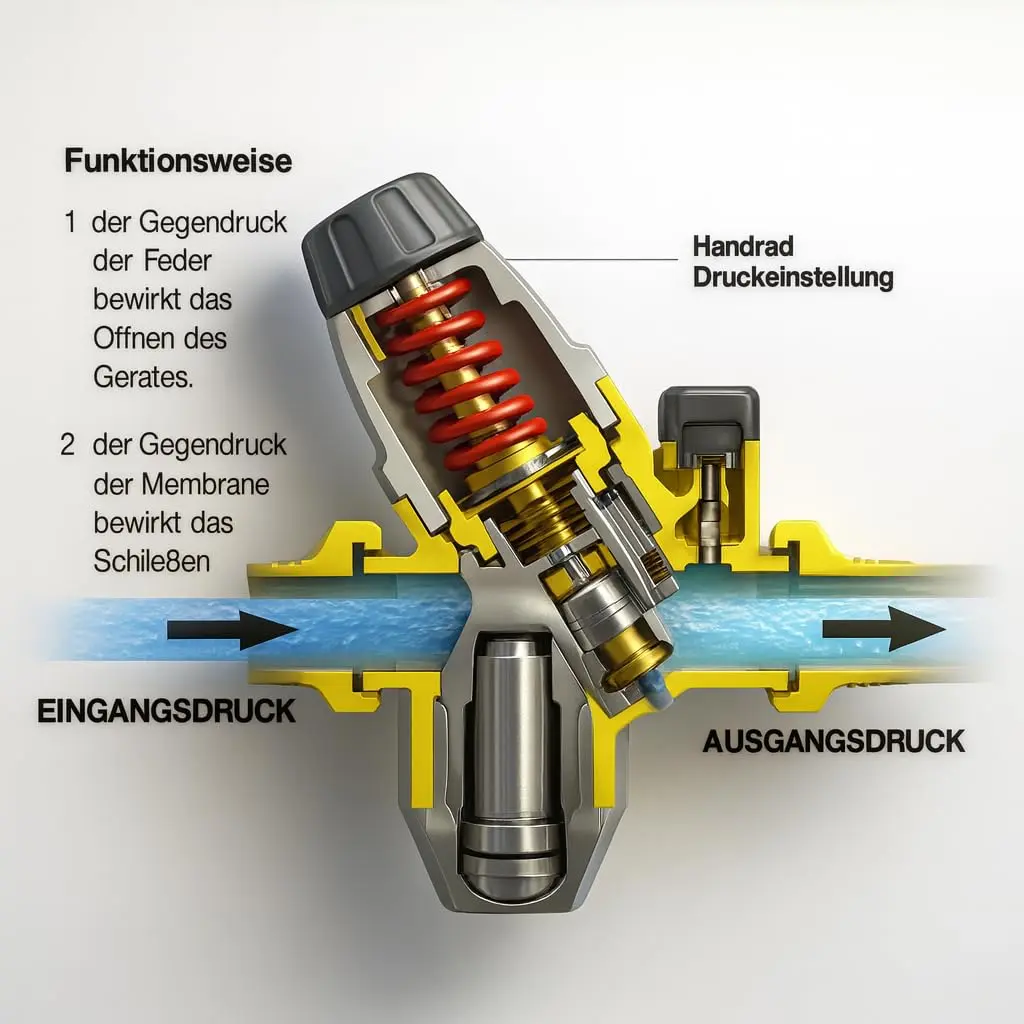

KONSTRUKTION IM DETAIL
Auf präzise Regelung und Wartung ausgelegt
Die innere Konstruktion kombiniert eine speziell profilierte Membran mit einer herausnehmbaren Kartusche und integriertem Schmutzfänger.
Durchdacht für Betrieb und Wartung
Der Druckminderer wurde für Anwendungen mit geringen Durchflussmengen entwickelt und stabilisiert den ausgangsseitigen Wasserdruck.
- Membran mit speziellem Profil
- Herausnehmbare Kartusche für Reinigung und Wartung
- Integrierter, inspektionsfähiger Schmutzfänger
- Druckregelbereich 0,8 bis 4 bar
ANWENDUNGSBEREICHE
Für Anwendungen mit geringen Durchflussmengen
Für Trinkwasseranwendungen, bei denen ein kontrollierter Ausgangsdruck benötigt wird.
Wasserspender
Wasserspender und Tafelwasseranlagen.
Kaffeeautomaten
Kaffee- und Getränkeautomaten.
Osmose & Filter
Wasserfilter- und Osmoseanlagen.
Hauswasser
Hauswasserinstallationen mit geringen Durchflussmengen.
TECHNISCHE DATEN
Die wichtigsten Werte auf einen Blick
Kompakt zusammengefasst für die schnelle technische Einordnung.
Typ
Mikro-Schrägsitz-Druckminderer
Serie
533...H
Anschluss
3/8″
Temperaturbereich
bis 80 °C · Kalt- und Warmwasser
Druckregelbereich
0,8–4 bar · ausgangsseitig
Ausführungen
Mit Manometer · Ohne Manometer · Montageset
Material
Entzinkungsfreie Messinglegierung
Norm
Entspricht EN 1567
LIEFERUMFANG
Was ist bei welcher Variante enthalten?
So ist bereits vor der Auswahl klar, welche Komponenten zur jeweiligen Ausführung gehören.
Mit Manometer
Einzelausführung
- 1× CALEFFI Mikro-Schrägsitz-Druckminderer 3/8″ mit Manometer
Ohne Manometer
Einzelausführung
- 1× CALEFFI Mikro-Schrägsitz-Druckminderer 3/8″ ohne Manometer
Montageset
Erweiterte Ausführung
- 1× CALEFFI Mikro-Schrägsitz-Druckminderer 3/8″ mit Manometer
- 1× T-Stück mit Absperrhahn
- 1× Nippel mit beidseitig 3/8″-Außengewinde
- 1× Teflon-Dichtband
FAQ
Häufige Fragen
Die wichtigsten Unterschiede und Anschlussinformationen kompakt beantwortet.
Mit Manometer, ohne Manometer oder als Montageset.
Druckminderer 3/8″ mit Manometer, T-Stück mit Absperrhahn, Nippel mit beidseitig 3/8″-Außengewinde und Teflon-Dichtband.
Das T-Stück wird auf ein bestehendes Eckventil mit 3/8″-Außengewinde gesetzt. Oben steht wieder ein 3/8″-Außengewinde für den bestehenden Wasserhahn beziehungsweise dessen Anschluss zur Verfügung; seitlich wird der Druckminderer montiert.
Der ausgangsseitige Druckregelbereich beträgt 0,8 bis 4 bar.
Ja. Der angegebene Temperaturbereich reicht bis 80 °C und umfasst Kalt- und Warmwasser.
PASSENDE AUSFÜHRUNG WÄHLEN
Einzeln oder direkt als Montageset.
Wählen Sie im Kaufbereich zwischen der Ausführung mit Manometer, ohne Manometer oder dem Montageset für die beschriebene Einbindung am 3/8″-Eckventil.
